低压配电（柜）基础知识

2024-05-10 18:01:09

有关成套设备型号含义：低压BSL：B表⽰低压；S表⽰双⾯维护；L表⽰动⼒。

GGD：G1表⽰交流低压配电屏；G2表⽰元件固定、固定接线；D表⽰ 电⼒⽤柜。

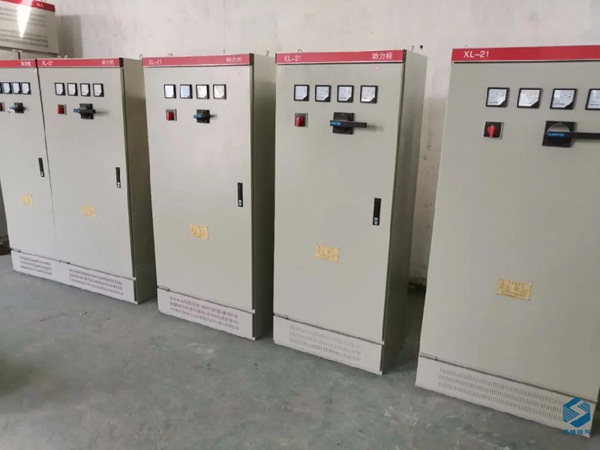

 动⼒箱XL—10，X—箱式结构；L—动⼒配电；F—防尘；M—照明；R—嵌⼊式；W—户外。

GG—1A，GG：固定式⾼压开关柜。

 XGN：X—箱式开关柜；G—固定式；N—户内装置。有关国家标准含义：GB—国家标准；JG—建筑⼯业标准；DL—电⼒⼯业标准；JB—机械⼯业标准。

SDJ—⽔⼒⼯业标准。

 在成套配电系统中，⼯作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有 380V、220V、10KV、6KV，简称低压、⾼压。

电路图有⼀次系统图、电器平⾯布置图、控制保护图（⼜称原理图）、⼆次接 线安装图，我们作为参与⽣产、安装成套产品者应该知道、懂得、熟悉系统中⼤部分图形、⽂字、符号、代号、作⽤与功能、 含义。

在电⽓施⼯图中常⽤的符号含义：

U：电压，单位“V”

I：电流，单位“A”

R：电阻，单位“Ω”

U：额定电压

UE：额定⼯作电压

UI：额定绝缘电压

UC：额定辅助电路电压

IE：额定⼯作电流

I：电流瞬时值

ICW：额定短时耐变电流

COSΦ：功率因素

AC：交流

DC：直流

IP：外壳防护等级

PE：保护导体

N：中性导体

PEN：接地的中性导体

安全⼯作电压：50V

安全⼯作电流：30MA

安全⼯作电阻：1700Ω
